TL;DR: Wymiennik płytowy przekazuje ciepło między dwoma cieczami przez pakiet cienkich, tłoczonych płyt metalowych, bez mieszania mediów. Media płyną naprzemiennymi kanałami, zwykle w przeciwprądzie, a falisty profil płyt wytwarza turbulencję, która zwiększa wymianę ciepła. Występuje w trzech odmianach: skręcanej (uszczelkowej, rozbieralnej), lutowanej i spawanej. W przemyśle dominują wymienniki skręcane, bo można je czyścić, naprawiać i rozbudowywać.
Wymiennik płytowy pracuje w węźle cieplnym, w pasteryzatorze mleka, w chłodnicy silnika statku i w pompie ciepła w domu. Za każdym razem robi to samo: przenosi ciepło z jednego medium do drugiego przez cienką ściankę płyty.
Różnice zaczynają się przy budowie, materiałach i możliwości serwisu. W tym artykule wyjaśniamy, z czego składa się wymiennik płytowy, jak działa, czym różnią się jego odmiany i kiedy lepiej sprawdzi się wymiennik płaszczowo-rurowy lub spiralny.

Wymiennik płytowy to rodzaj wymiennika ciepła, w którym powierzchnię wymiany tworzą cienkie, profilowane płyty ze stali nierdzewnej lub innych stopów. Ciepło przechodzi z cieplejszego medium do zimniejszego przez ściankę płyty, a media nigdy się ze sobą nie stykają.
Dzięki dużej powierzchni zamkniętej w małej obudowie wymiennik płytowy jest kilkukrotnie mniejszy od wymiennika płaszczowo-rurowego o tej samej mocy. Dlatego wyparł starsze konstrukcje wszędzie tam, gdzie ciśnienie i temperatura na to pozwalają.

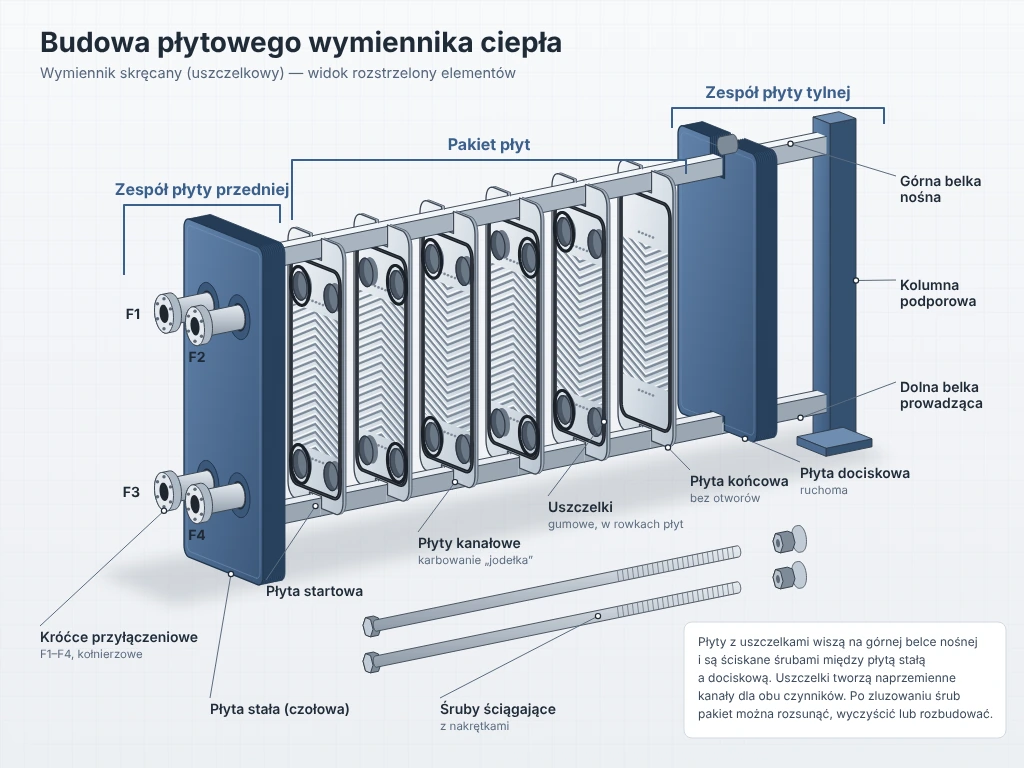

Wymiennik skręcany składa się z ramy i pakietu płyt. Ramę tworzą płyta stała z króćcami przyłączeniowymi, płyta dociskowa, prowadnice górna i dolna oraz śruby ściągające, które utrzymują pakiet w wymiarze określonym przez producenta.
Pakiet to płyty tłoczone z blachy o grubości zwykle poniżej 1 mm, z otworami przepływowymi w narożach. W rowkach płyt siedzą uszczelki, które kierują media do właściwych kanałów i uszczelniają pakiet na zewnątrz. Dobór ich materiału opisujemy w artykule Uszczelki do wymienników płytowych.
Liczba płyt decyduje o powierzchni wymiany, a więc o mocy. W wymienniku skręcanym można ją zmienić: dodać płyty, gdy rośnie zapotrzebowanie, albo wymienić uszkodzone. To podstawowa różnica wobec konstrukcji lutowanych.

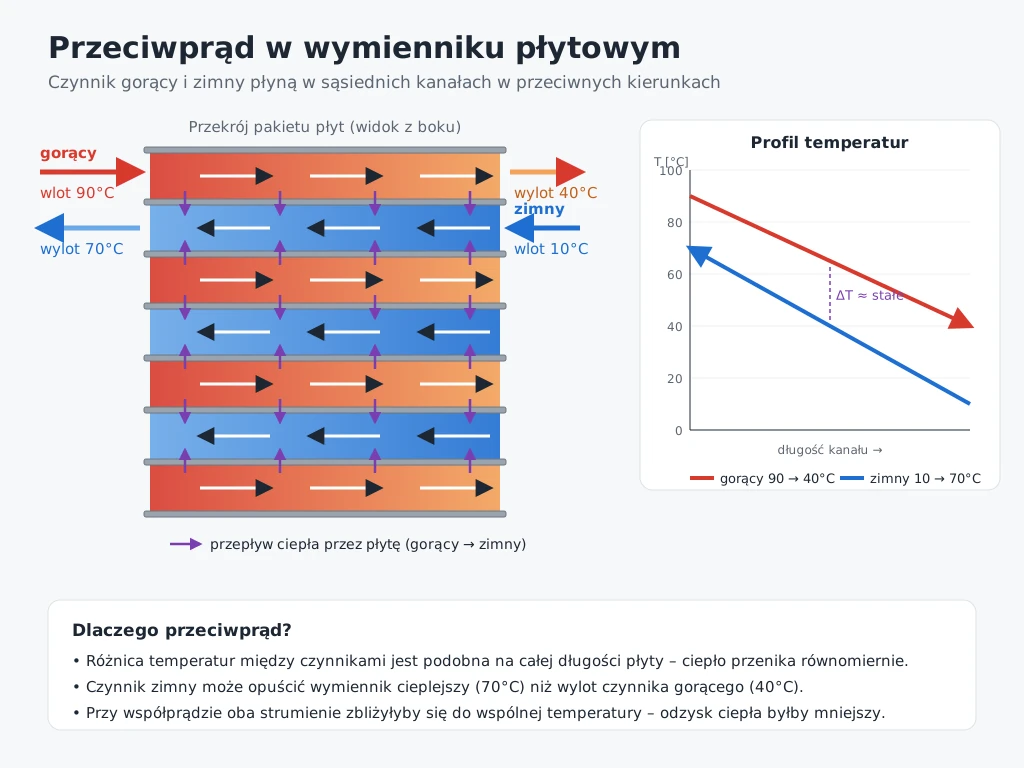

Media płyną naprzemiennie między kolejnymi płytami: w jednym kanale gorące, w następnym zimne. Najczęściej płyną w przeciwprądzie, czyli w przeciwnych kierunkach, co daje największą średnią różnicę temperatur na całej długości płyty.

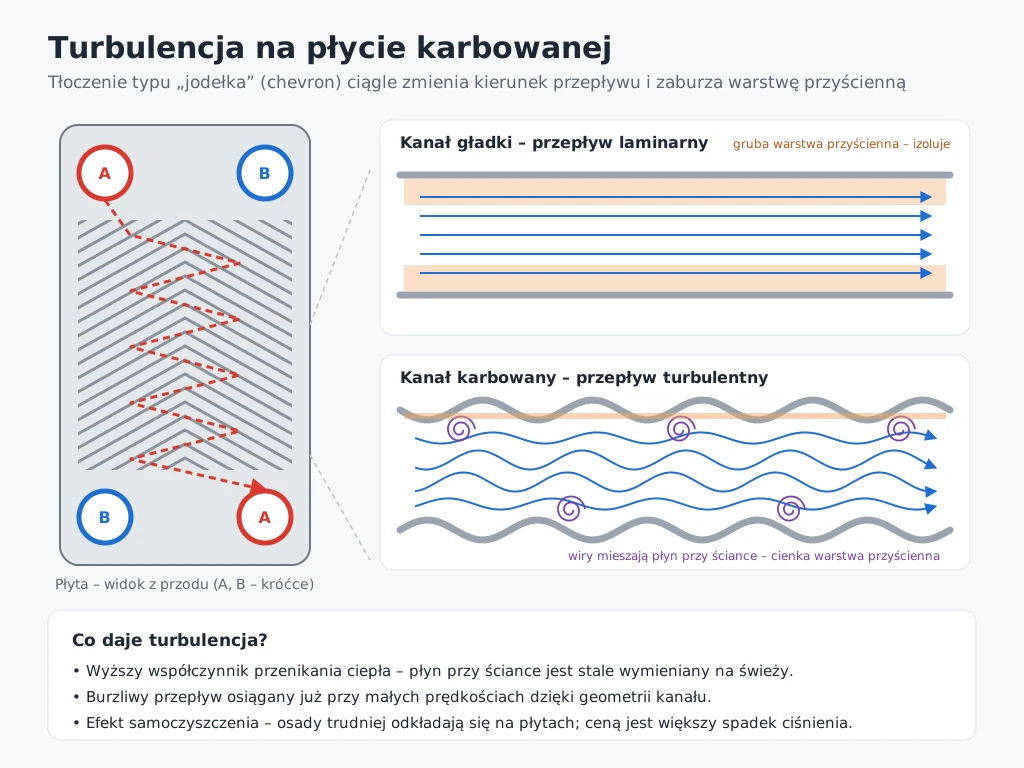

Płyty mają tłoczony wzór fal, najczęściej w jodełkę. Fale burzą przepływ i wytwarzają turbulencję nawet przy niewielkich prędkościach. Turbulencja zwiększa współczynnik przenikania ciepła i spowalnia odkładanie się osadów, dlatego wymiennik płytowy może schłodzić medium do temperatury bardzo bliskiej temperaturze czynnika chłodzącego.
Moc wymiennika opisuje zależność Q = k · A · ΔT, gdzie k to współczynnik przenikania ciepła, A to powierzchnia płyt, a ΔT to średnia różnica temperatur. Osad na płytach obniża k, dlatego zabrudzony wymiennik traci moc, choć jego powierzchnia się nie zmienia.

Wymiennik skręcany (uszczelkowy) ma płyty z uszczelkami ściśnięte w ramie. Można go rozebrać, wyczyścić metodą CIP lub w kąpieli chemicznej, wymienić uszczelki i płyty. Pracuje w ciepłownictwie, przemyśle spożywczym, HVAC i chłodzeniu procesów. Ograniczeniem są temperatura i chemia, które muszą znieść uszczelki.

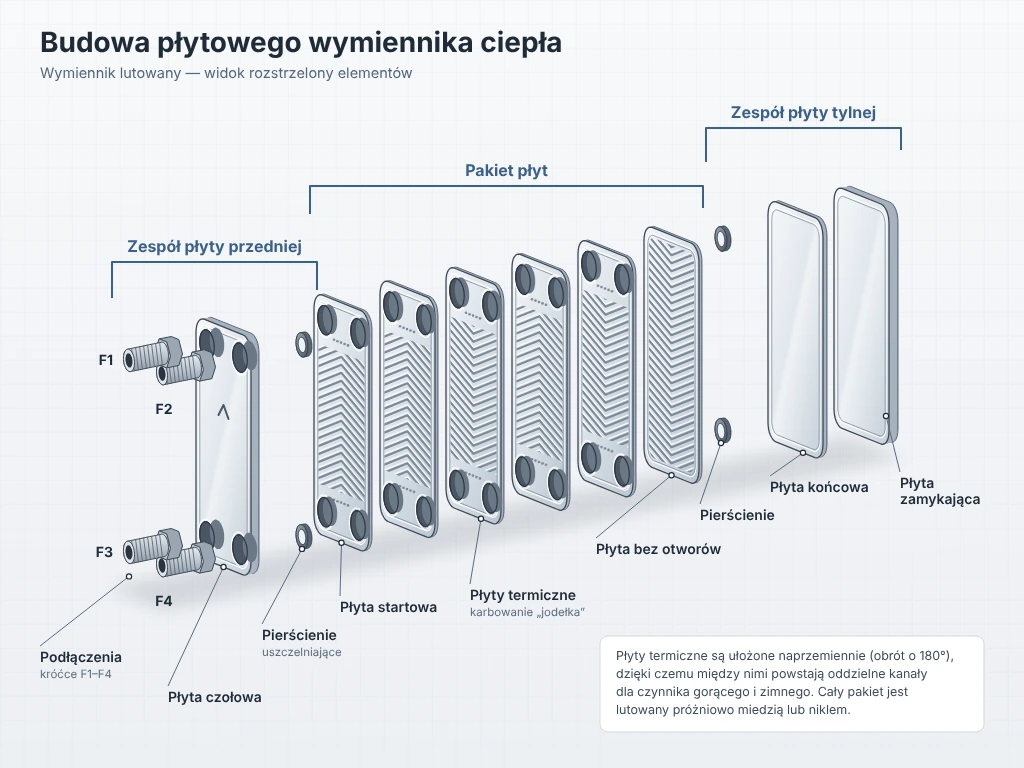

Wymiennik lutowany ma płyty trwale zlutowane między sobą miedzią lub niklem. Jest mniejszy i tańszy, dlatego pracuje w pompach ciepła, kotłach i małych węzłach. Nie da się go rozebrać, więc czyści się go tylko chemicznie, a uszkodzenia nie da się naprawić.
Wymienniki spawane i półspawane mają płyty spawane parami lub w całości. Stosuje się je przy amoniaku, mediach agresywnych i wysokich temperaturach, gdzie uszczelki byłyby słabym punktem. Są droższe, a ich naprawa trudniejsza.

Wymiennik płaszczowo-rurowy to pęk rur w cylindrycznym płaszczu: jedno medium płynie rurami, drugie opływa je w płaszczu. Jest duży, ale znosi wysokie ciśnienia, temperatury i media zanieczyszczone. Często pracuje jako skraplacz w agregatach wody lodowej.
Wymiennik spiralny ma dwa kanały zwinięte w spiralę. Jednokanałowy przepływ ogranicza odkładanie się osadów, więc sprawdza się przy ściekach, szlamach i cieczach o dużej lepkości. Wymiennik płytowy wygrywa wielkością i możliwością zmiany mocy, ale przy mediach z cząstkami stałymi wymaga filtracji i częstszego czyszczenia.

W domu wymiennik płytowy to zwykle mały wymiennik lutowany. Oddziela obieg kotła lub kominka z płaszczem wodnym od instalacji c.o. albo podgrzewa wodę użytkową. Po zarosnięciu kamieniem płucze się go chemicznie lub wymienia na nowy.
W przemyśle i ciepłownictwie pracują wymienniki skręcane, często z kilkudziesięcioma lub kilkuset płytami: w węzłach cieplnych, układach kogeneracji, pasteryzatorach mleka i piwa, procesach farmaceutycznych, chłodnicach silników okrętowych i obiegach technologicznych hut. Ich serwis to demontaż pakietu, czyszczenie, badanie płyt, wymiana uszczelek i próba szczelności.
To, że wymiennik skręcany można rozebrać, ma praktyczną wartość. W wymienniku Alfa Laval M20-M z platformy wydobywczej po czyszczeniu zbadaliśmy każdą płytę penetrantem i znaleźliśmy 16 płyt z mikropęknięciami niewidocznymi gołym okiem. W wymienniku lutowanym takiej diagnozy nie da się zrobić. Zobacz realizację.

O sprawność wymiennika dbają trzy rzeczy: czyste płyty, szczelne uszczelki i regularna diagnostyka. Metody i częstotliwość czyszczenia opisujemy w artykule Czyszczenie wymiennika płytowego, dobór materiału płyt we wpisie Płyty wymiennika ciepła: dobór materiału, a objawy i pierwsze kroki przy awarii w artykule Awaria wymiennika płytowego.
Gdy wymiennik ma pracować z większą mocą lub innymi parametrami, można go rozbudować w ramach modernizacji wymienników ciepła. Płyty i uszczelki do wszystkich popularnych marek dostarczamy w ramach części zamiennych.

Wymiennik płytowy to prosta zasada w zwartej obudowie: cienkie płyty, naprzemienne kanały i turbulentny przepływ. Od jego odmiany zależy, czy da się go serwisować i rozbudować.

Trzy kluczowe wnioski:
Po pierwsze, w przemyśle wybieraj wymienniki skręcane tam, gdzie liczy się możliwość czyszczenia, naprawy i zmiany mocy.

Po drugie, przy mediach z zawiesiną, dużą lepkością lub bardzo wysokim ciśnieniem rozważ wymiennik spiralny lub płaszczowo-rurowy.

Po trzecie, pamiętaj, że osad obniża współczynnik przenikania ciepła, więc regularne czyszczenie to warunek utrzymania mocy.

Masz pytanie o swój wymiennik? Podaj markę, model i numer seryjny z tabliczki, a doradzimy serwis, części lub rozbudowę. RAD-MAR serwisuje wymienniki Alfa Laval, GEA, Sondex, SWEP, Tranter, Kelvion, APV-SPX, API Schmidt-Bretten, Vicarb i Funke.
