Narzędzia do wymienników ciepła – klucze zaciskowe i serwisowe

Rozmiar klucza zależy od rozmiaru nakrętki na śrubie ściągającej (stud bolt) Twojego wymiennika. Najczęściej spotykane rozmiary dla popularnych wymienników to: Alfa Laval serie M6–M15 → klucz 36 mm; Alfa Laval M20–P25 → 46–55 mm; Kelvion NT100–NT150 → 46–55 mm; Tranter GX-06 do GX-051 → 30–46 mm; Danfoss / Sondex → 24–46 mm. Najpewniejszy sposób to fizyczne zmierzenie nakrętki kluczem nasadkowym lub suwmiarką – rozmiar śruby na tabliczce znamionowej wymiennika nie zawsze odpowiada rozmiarowi nakrętki. Przy wątpliwościach skontaktuj się z nami – podaj model wymiennika lub wyślij zdjęcie.

Do rozkręcenia i składania wymiennika potrzebny jest klucz zaciskowy cierny (lub nasadkowy klucz udarowy dla dużych rozmiarów), a nie klucz płaski czy oczkowy – śruby wymiennikowe są długie i wymagają wielokrotnego przekładania klucza. Przy składaniu po wymianie uszczelek niezbędna jest kontrola wymiaru montażowego – miarka lub głębokościomierz do pomiaru długości L złożonego wymiennika zgodnie z dokumentacją producenta. Uszczelki klejone wymagają dodatkowo pieca przemysłowego do utwardzenia kleju – tej operacji nie da się wykonać samodzielnie bez specjalistycznego sprzętu.

Wymienniki płytowe dokręca się najczęściej do wymiaru montażowego (podanego w milimetrach jako długość złożonego wymiennika L) – nie do momentu obrotowego. Wymiar L jest podany na tabliczce znamionowej lub w instrukcji serwisowej producenta. Dokręcaj naprzemiennie (krzyżowo) po 5–10 mm na śrubę na okrążenie. Nigdy nie dokręcaj jednej śruby do pełnego wymiaru przed innymi – powoduje to nieregularne dociśnięcie pakietu płyt i nieszczelność lub uszkodzenie płyt. Po osiągnięciu wymiaru L wykonaj próbę szczelności – wodną próbę ciśnieniową jako minimum lub badanie metodą wodorową dla wyższej precyzji.

Klucz zaciskowy cierny (ang. friction grip wrench, strap wrench) działa na zasadzie tarcia – zacisk obejmuje śrubę lub nakrętkę i przenosi moment obrotowy przez tarcie, bez specjalnego kształtu gniazda. Jest to idealne rozwiązanie dla śrub wymiennikowych, które są długie, często zardzewiałe lub mają uszkodzone naroża – nie wymagają precyzyjnego dopasowania jak klucz płaski czy oczkowy. Zakres 8–115 mm pozwala na pokrycie praktycznie wszystkich rozmiarów śrub spotykanych w płytowych wymiennikach ciepła.

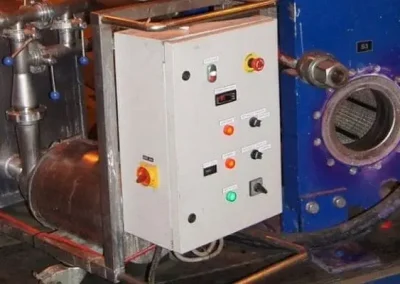

Do samodzielnego czyszczenia wymiennika metodą CIP (Cleaning In Place) bez demontażu potrzebujesz: pompy cyrkulacyjnej – przepływ dostosowany do objętości wymiennika; termometru – utrzymanie temperatury 50–70°C; miernika pH – kontrola stężenia roztworu przez cały cykl; preparatu czyszczącego (kwasowy lub wielofunkcyjny, np. KAM-FOS lub AMIDOCYT). Opcjonalnie grzałka zanurzeniowa jeśli brak ogrzewania obiegu. Przy braku jakiegokolwiek z tych elementów lub przy wieloletnich twardych osadach zalecamy profesjonalną usługę czyszczenia CIP z pełnym protokołem.
