Wymiana płyt — u klienta lub w naszym warsztacie w Łodzi
Wymiana płyt wymienników ciepła – dobór materiału, dostawa i montaż
Dostarczamy i wymieniamy płyty zamienne do wymienników ciepła wszystkich producentów – oryginały i wysokiej jakości zamienniki ze stali AISI 316L, tytanu, 254 SMO i stopów specjalnych.
Diagnozujemy przyczynę uszkodzenia, dobieramy właściwy materiał, wymieniamy i przeprowadzamy próbę szczelności.
Firma z Łodzi
Serwis mobilny — cała Polska
Działamy od 2001 roku

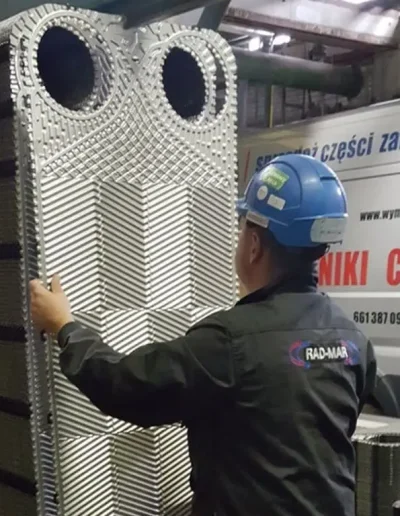

Wymiana płyt w płytowych wymiennikach ciepła
Skorodowane lub popękane płyty to poważniejszy problem niż zwykłe zanieczyszczenie. W tym przypadku płytowy wymiennik ciepła można przywrócić do użytku tylko przez wymianę płyt. Pęknięta lub skorodowana płyta sygnalizuje, że jeden z płynów może być zbyt korozyjny i może wystąpić ponownie ten sam problem. Przed wymianą płyt w wymienniku ciepła należy sprawdzić, czy materiał płyty jest właściwie określony dla danego zastosowania.
Uszkodzone płyty wymiennika ciepła to nie tylko problem wydajności – to ryzyko mieszania mediów, kontaminacji produktu i awarii całej instalacji. Nie zwlekaj z wymianą do kolejnego przestoju.
Wymiana czy naprawa?
Wżery, pęknięcia, dziury UV → wymiana płyty jest nieuchronna. Brak alternatywy.
Mieszanie mediów potwierdzone próbą → wymiana, a wcześniej identyfikacja lokalizacji przebicia.
Korozja chemiczna → wymiana z ulepszeniem materiału. Sam nowy egzemplarz tego samego stopu nie wystarczy.
Spadek wydajności bez wżerów → wystarczy czyszczenie chemiczne.
Wyciek zewnętrzny bez pęknięcia płyt → wystarczy wymiana uszczelek.
Kiedy konieczna jest wymiana płyt wymiennika ciepła?
Wymiana płyt wymiennika ciepła może być konieczna z kilku różnych przyczyn. Po przeprowadzeniu kompleksowej diagnostyki i ekspertyzy UV jesteśmy w stanie precyzyjnie ocenić stan każdej płyty i stwierdzić, czy wystarczy je oczyścić, czy konieczna jest ich wymiana.
Przez uszkodzone płyty wymiennika dochodzi do mieszania przepływających mediów, co może prowadzić do zanieczyszczenia produktu, zakłócenia procesu technologicznego lub poważnej awarii instalacji. Skorodowane lub popękane płyty to problem, którego nie da się rozwiązać samym czyszczeniem.
Kiedy wymiana płyt wymiennika jest nieuchronna?
Wymiana płyt w płytowym wymienniku ciepła jest konieczna, gdy stwierdza się: wżery korozyjne, pęknięcia, dziury pinhole wykryte ekspertyzą UV, przebicie między obiegami (mieszanie mediów potwierdzone próbą ciśnieniową), odkształcenia termiczne (przegrzanie ponad dopuszczalną temperaturę) lub korozję chemiczną spowodowaną nieodpowiednim doborem materiału płyty do agresywnego medium. W takich przypadkach regeneracja chemiczna nie przywróci szczelności – wymagana jest wymiana pojedynczych płyt lub całego pakietu.
Rodzaje uszkodzeń wymagających wymiany płyt
Wżery i dziury pinhole

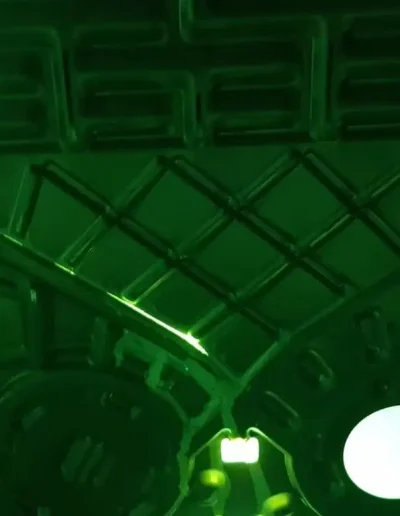

Wżery korozyjne ukryte pod osadami – ujawniane dopiero po czyszczeniu chemicznym i ekspertyzie UV.
Płyta przepuszcza medium nawet bez widocznego pęknięcia.
Odkształcenia termiczne
Uszkodzenia spowodowane zbyt wysoką temperaturą lub gwałtownym uderzeniem cieplnym. Widoczna deformacja geometrii płyty – brak możliwości przywrócenia szczelności.
Korozja chemiczna
Materiał płyty rozpuszczony przez agresywne medium – błędny dobór stali lub zmiana składu chemicznego czynnika procesowego. Wymiana z ulepszeniem materiału.
Zmiana parametrów procesu
Nowe ciśnienie, temperatura lub medium wymagają innej liczby lub innego materiału płyt. Wymiana jako modernizacja wymiennika bez wymiany ramy.
Materiały płyt – dobór do medium i warunków pracy
Przed wymianą płyt w wymienniku ciepła kluczowy jest dobór właściwego materiału. Pęknięta lub skorodowana płyta sygnalizuje, że medium może być zbyt agresywne dla dotychczasowego stopu – wymiana na taki sam materiał może prowadzić do powtórzenia uszkodzenia.
| Materiał płyt | Typowe zastosowanie | Uwagi |
| AISI 316L Najczęstszy | Przemysł spożywczy, HVAC, chemia ogólna | AISI 316L płyty wymiennik – standard dla wody, pary, olejów, mediów o niskiej zawartości jonów Cl⁻ |
| AISI 304 | Woda chłodząca, przemysł ogólny | Niższa odporność na chlorki; stosowany tam, gdzie warunki są łagodniejsze |
| AISI 904L / 254 SMO | Chemia agresywna, chlorki, kwas siarkowy | Wyższa odporność na korozję wżerową i szczelinową; zalecany przy podwyższonej zawartości Cl⁻ |
| Tytan (Grade 1/2) | Woda morska, chlorki, przemysł chemiczny | Najlepsza odporność na korozję chlorkową; standardowy wybór dla instalacji morskich i solanek |
| ALLOY C-276 (Hastelloy) | Kwas solny, fluorowodorowy, utleniające | Dla ekstremalnie agresywnych mediów; najdroższy, stosowany gdy inne stopy zawiodły |
| Grafit / stopy specjalne | Kwas solny, siarkowy, fluorowy, chlorowane węglowodory | Specjalne aplikacje przemysłowe; dobór na podstawie analizy medium |
Płyty oryginalne vs. zamienniki – co wybrać?
Płyty oryginalne OEM
- Pełna gwarancja producenta wymiennika
- Certyfikaty jakości i dokumentacja fabryczna
- Wymagane w instalacjach z rygorystycznym nadzorem (GMP, HACCP)
- Dłuższy czas dostawy, wyższy koszt
- Zalecane przy urządzeniach objętych gwarancją
Zamienniki wysokiej jakości
- Zgodne z oryginalnymi geometriami i specyfikacją materiałową
- Krótszy czas dostawy, korzystniejsza cena
- Dostępne dla starszych i wycofanych modeli wymienników
- Możliwość ulepszenia materiału (np. 316L → 254 SMO)
- Idealne rozwiązanie przy wymianie pojedynczych płyt
Obsługiwane marki wymienników
Wymieniamy płyty do wymienników ciepła wszystkich czołowych producentów oraz urządzeń starszych i mniej typowych. Dostarczamy płyty do wymiennika Alfa Laval, Kelvion, GEA, Tranter, APV, Sondex i dziesiątki innych marek. Wymagamy tylko modelu i numeru seryjnego wymiennika lub fizycznej płyty do zwymiarowania.
Alfa Laval
Kelvion
GEA
Tranter
APV
Sondex / Danfoss
Secespol
Funke
Fischer
Thermowave
Vicarb
Hisaca
Cipriani
new HEAT
Inne..
Jak przebiega wymiana płyt? – 6 etapów
Odpowiadając na rosnące zapotrzebowanie klientów, rozszerzyliśmy ofertę o chemiczne czyszczenie powietrznych wymienników lamelowych. Czyścimy parowniki i skraplacze urządzeń klimatyzacyjnych, wentylacyjnych i chłodniczych, aparaty wyparne, kondensatory, nagrzewnice i chłodnice lamelowe.
1
Diagnostyka i kwalifikacja płyt

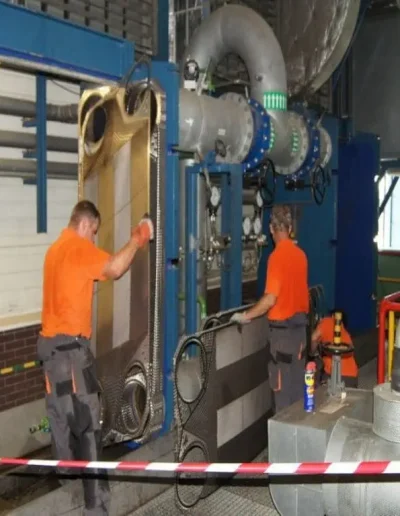

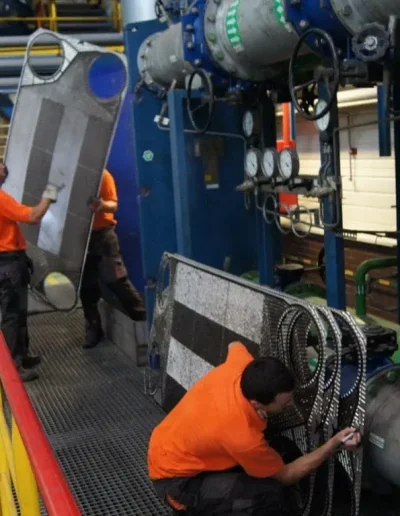

Rozkręcamy wymiennik, oznaczamy każdą płytę i wykonujemy ekspertyzę UV penetrantami. Określamy, które płyty nadają się do dalszej eksploatacji, a które wymagają wymiany. Sprawdzamy kondycję ramy i uszczelek.
2
Analiza przyczyny uszkodzenia i dobór materiału
Przed wymianą identyfikujemy przyczynę: korozja, temperatura, ciśnienie, zmiana medium. Jeśli istniejący materiał płyty był nieodpowiedni – rekomendujemy właściwy stop. Wymiana na ten sam materiał bez usunięcia przyczyny to wymiana na raty.
3

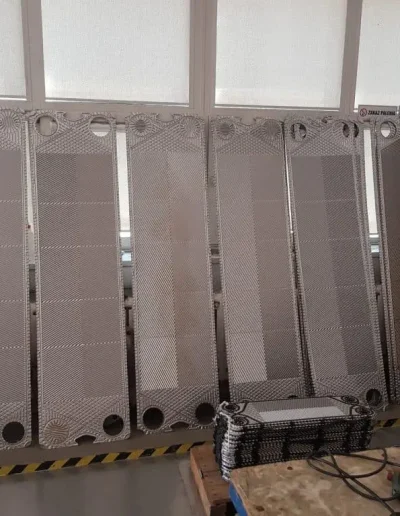

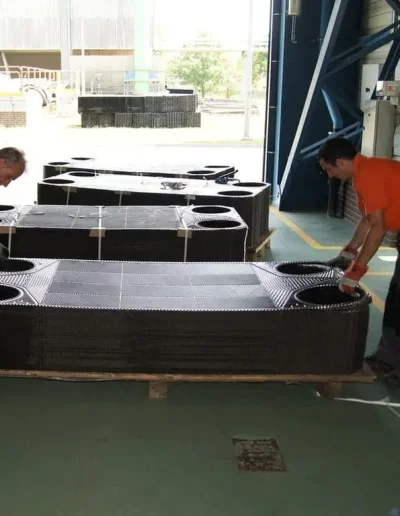

Dostawa płyt – oryginalne lub zamienniki
Na podstawie numeru modelu, rysunku lub wzorcowej płyty dobieramy i dostarczamy płyty zamienne do wymiennika ciepła. Współpracujemy z wieloma producentami i dystrybutorami dla najkrótszych terminów dostaw.
4

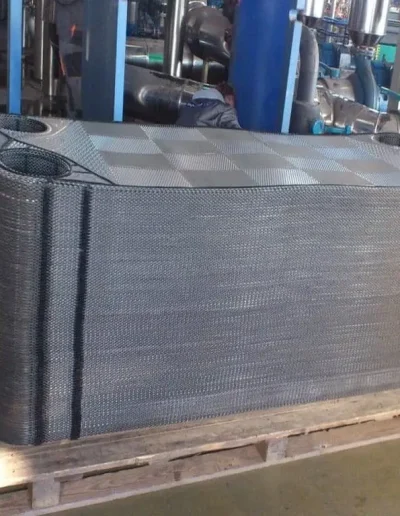

Montaż pakietu płyt
Wymieniamy uszkodzone płyty lub cały pakiet. Jednocześnie wymieniamy uszczelki – nie ma sensu montować nowych płyt ze zużytymi uszczelkami. Montaż w warsztacie w Łodzi lub bezpośrednio u klienta z materiałów własnych bądź powierzonych.
5
Dokręcenie do wymiaru i kontrola
Wymiennik jest dokręcany zgodnie z dokumentacją techniczną producenta – do określonej siły docisku lub wymiaru montażowego. Nieprawidłowe dokręcenie to jeden z najczęstszych błędów po serwisie.
6
Próba szczelności i protokół odbioru
Każda naprawa płyt wymiennika ciepła kończy się wodną próbą ciśnieniową. Protokół odbioru z wynikami próby szczelności dostarczamy w cenie usługi.
Dlaczego wybrać RAD-MAR?
Działamy od 2006 roku. W tym czasie zrealizowaliśmy setki zleceń wymiany płyt wymienników ciepła dla klientów z przemysłu spożywczego, energetycznego, chemicznego i HVAC.
Odpowiedzialny serwis
Ekspertyza UV przed wymianą
Kwalifikujemy każdą płytę z osobna
Dobór materiału
Eliminujemy przyczynę, nie tylko skutek
Materiały własne i powierzone
Elastyczność dla klienta
30+ producentów
Oryginały i zamienniki na stanie
Protokół ze szczelnością
Po każdej wymianie w cenie
Pytania o wymianę płyt wymienników ciepła
Odpowiadamy na najczęstsze pytania dotyczące wymiany płyt wymienników ciepła.
Jak stwierdzić, że płyty wymiennika wymagają wymiany, a nie tylko czyszczenia?
Czyste płyty z wżerami, pęknięciami lub dziurami pinhole wymagają wymiany – czyszczenie nie przywróci szczelności materiału. Pewność daje ekspertyza UV penetrantami, która ujawnia mikropęknięcia niewidoczne gołym okiem. Jeśli po czyszczeniu chemicznym nadal stwierdzamy mieszanie mediów lub próba ciśnieniowa wykazuje przebicie – wymiana jest nieuchronna. Sam spadek wydajności bez fizycznych uszkodzeń często da się rozwiązać samym czyszczeniem.
Czy można wymienić tylko część płyt, czy konieczna jest wymiana całego pakietu?
Tak – możliwa jest wymiana pojedynczych uszkodzonych płyt, pod warunkiem że pozostałe są w dobrym stanie technicznym. Wymaga to jednak dokładnej kwalifikacji każdej płyty przez ekspertyzę UV. Jeśli wymiennik ma długi przebieg eksploatacyjny lub wiele płyt wykazuje ślady zużycia, ekonomicznie bardziej uzasadniona jest wymiana całego pakietu, która zapewnia jednorodną żywotność zestawu.
Jaki materiał płyt wybrać – AISI 316L, tytan czy 254 SMO?
Dobór materiału zależy od rodzaju medium, stężenia jonów chlorkowych, temperatury i ciśnienia pracy. AISI 316L jest standardem dla większości zastosowań przemysłowych i spożywczych przy niskiej zawartości chlorków. Tytan jest wybierany przy wodzie morskiej, solankach i wysokich stężeniach Cl⁻. 254 SMO i AISI 904L to rozwiązania pośrednie dla chemii agresywnej. Przy wymianie po korozji chemicznej zawsze analizujemy skład medium i dobieramy właściwy stop – samo zastąpienie uszkodzonej płyty identycznym materiałem bez zmiany warunków pracy może prowadzić do powtórzenia uszkodzenia.
Czy wymiana płyt jest możliwa na miejscu u klienta?
Tak – wymiana płyt wymiennika ciepła może być przeprowadzona bezpośrednio u klienta z materiałów własnych lub powierzonych, na terenie całej Polski. Wymaga to jednak odpowiednich warunków do bezpiecznego demontażu i montażu. Ekspertyza UV penetrantami oraz pełna regeneracja z czyszczeniem chemicznym są wykonywane w naszym warsztacie w Łodzi.
Czym różnią się płyty oryginalne od zamienników do wymienników ciepła?
Płyty zamienne do wymienników ciepła (zamienniki) są produkowane zgodnie z oryginalnymi rysunkami technicznymi i specyfikacjami materiałowymi OEM. Oznacza to taką samą geometrię, grubość i wzór tłoczenia zapewniające identyczne parametry przepływu i wymiany ciepła. Różnica pojawia się przy urządzeniach objętych gwarancją producenta lub instalacjach z rygorystycznym nadzorem (GMP, HACCP, FDA), gdzie wymagane są wyłącznie części oryginalne z certyfikatem. Zamienniki są doskonałym rozwiązaniem dla starszych modeli wymienników, gdzie oryginalne płyty nie są już dostępne u producenta.
Chcesz zlecić wymianę płyt wymiennika lub zapytać o części zamienne?
Odpowiadamy w ciągu 24 godzin w dni robocze.
Pierwsza konsultacja jest bezpłatna.
