Diagnostyka specjalistyczna – szczelność wymienników ciepła
Badanie szczelności metodą wodorową – detekcja mikronieszczelności bez demontażu
Najdokładniejsza nieinwazyjna metoda kontroli szczelności wymiennika ciepła – mieszanka N₂/H₂ wykrywa nieszczelności rzędu kilku mikrometrów, bez rozbierania urządzenia, z zachowaniem dopuszczenia do kontaktu z żywnością.
Metoda wodorowa: bez demontażu wymiennika
Detekcja: kilka mikrometrów
Metoda wodorowa to badanie prewencyjne – wykrywa nieszczelność, zanim dojdzie do mieszania mediów, zanieczyszczenia produktu lub kosztownej awarii. Wodna próba ciśnieniowa wykrywa tylko wycieki widoczne lub już zaawansowane. Porównaj metody →
Na czym polega badanie szczelności metodą wodorową?
Kontrola szczelności metodą wodorową to nowoczesna, prewencyjna metoda badania pozwalająca wykryć nieszczelności wymiennika ciepła na długo przed wystąpieniem poważniejszej usterki. Do jednego obiegu wymiennika wprowadzana jest mieszanka 95% azotu i 5% wodoru (N₂/H₂). Specjalistycznym detektorem skanujemy powierzchnię zewnętrzną i porty drugiego obiegu. Cząsteczki wodoru – najlżejszego pierwiastka – przenikają przez nawet mikroskopijne nieszczelności i są wykrywane z wysoką precyzją.
Metoda jest nieinwazyjna – nie wymaga demontażu wymiennika. Stosowana mieszanka jest sterylna, obojętna chemicznie i posiada dopuszczenie do kontaktu z żywnością. Nie niesie ryzyka dla produktu ani personelu, ponieważ nie wymaga wysokich ciśnień. Badanie wykonujemy własnym sprzętem, zarówno w warsztacie w Łodzi, jak i bezpośrednio u klienta na terenie całej Polski.
Kiedy wybrać badanie szczelności metodą wodorową zamiast próby ciśnieniowej?
Badanie szczelności metodą wodorową jest lepszym wyborem niż wodna próba ciśnieniowa gdy: wymagana jest prewencyjna diagnostyka przed awarią (metoda wykrywa nieszczelności rzędu kilku mikrometrów, zanim doprowadzą do mieszania mediów), instalacja pracuje w przemyśle spożywczym lub farmaceutycznym (mieszanka N₂/H₂ posiada dopuszczenie FDA), konieczna jest diagnostyka bez demontażu wymiennika (ograniczony czas postoju), albo poprzednia próba wodna nie wykazała wycieku, ale obserwowane są symptomy kontaminacji produktu. Próba wodna pozostaje wystarczająca jako odbiorcza próba szczelności po każdym serwisie.
Dlaczego właśnie wodór? – fizyczne podstawy metody
Unikalne właściwości wodoru jako gazu śledczego
Dlaczego H₂ wykrywa to, czego nie wykryje woda ani inne gazy
2 g/mol
Najniższa masa molarna ze wszystkich pierwiastków
0,089 g/l
Najniższa gęstość gazów – szybsza dyfuzja przez szczeliny
10× szybciej
Dyfunduje przez szczeliny szybciej niż hel (następny lekki gaz)
- Cząsteczka H₂ jest tak mała, że przenika przez szczeliny niewidoczne dla wody ani powietrza. To dlatego metoda wykrywa uszkodzenia, zanim dojdzie do wycieku cieczy.
- Mieszanka 5% H₂ w N₂ jest poniżej dolnej granicy wybuchowości (LEL = 4% w powietrzu). Azot rozcieńcza wodór do bezpiecznego poziomu – brak ryzyka zapłonu czy wybuchu.
- Wodór jest biologicznie obojętny i nie reaguje z mediami spożywczymi, farmaceutycznymi ani chemicznymi. Posiada certyfikat dopuszczenia do kontaktu z żywnością – standard dla przemysłu mleczarskiego i spożywczego.
Bezpieczeństwo metody
✓ 5% H₂ w N₂ – poniżej dolnej granicy wybuchowości (LEL)
✓ Sterylna mieszanka – dopuszczenie FDA do kontaktu z żywnością
✓ Brak wysokich ciśnień – bezpieczna dla personelu
✓ Brak reakcji chemicznych z medium procesowym
Porównanie metod diagnostyki szczelności

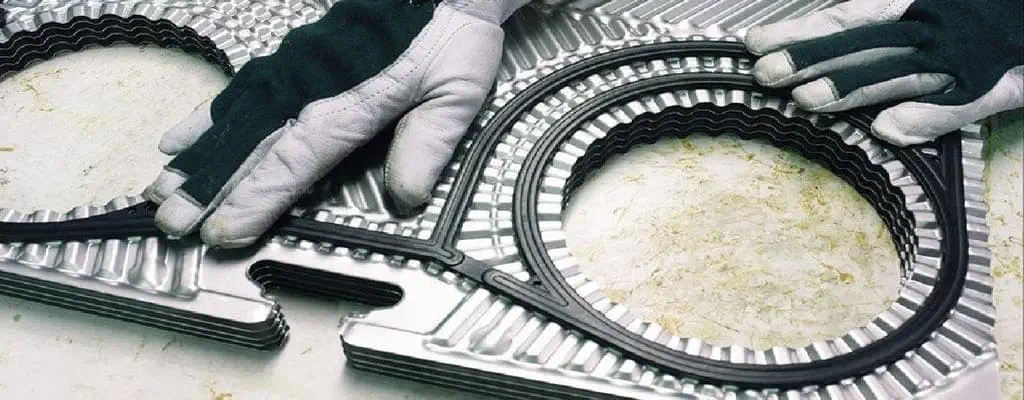

Wymiana uszczelek zaworów higienicznych to najczęstsza czynność serwisowa w matrycach zaworowych. Dobór materiału zależy od medium procesowego, temperatury CIP i wymagań regulacyjnych (FDA, GMP).
| Metoda wodorowa H₂/N₂ | Wodna próba ciśnieniowa | Ekspertyza UV penetrantami | |
| Czułość detekcji | Kilka mikrometrów | Widoczny wyciek cieczy | Mikropęknięcia |
| Demontaż wymiennika | Nie wymagany | Nie wymagany | Wymagany (każda płyta) |
| Lokalizacja nieszczelności | Zewn. i wewnętrzne | Tylko widoczne zewn. | Na powierzchni płyty |
| Przemysł spożywczy/farmacja | Tak (dopuszczenie FDA) | Tak | Wymaga neutralizacji |
| Czas badania (1 wymiennik) | 2–4 godziny | 1–2 godziny | Cały dzień (pełny serwis) |
| Zastosowanie |
Prewencja, szczelność operacyjna | Odbiór po serwisie, wstępna diagnoza | Element pełnej regeneracji |
Przebieg próby wodorowej wymiennika ciepła – 5 etapów
1
Przygotowanie wymiennika
Odłączamy wymiennik od instalacji bez jego rozkręcania. Sprawdzamy stan zewnętrzny, oczyszczamy porty i weryfikujemy dostępność wszystkich króćców przyłączeniowych. Zbieramy informacje o eksploatowanym medium.
2
Wypełnienie mieszanką N₂/H₂
Do jednego obiegu wprowadzamy mieszankę 95% azotu i 5% wodoru pod kontrolowanym ciśnieniem roboczym. Mieszanka jest sterylna, obojętna chemicznie, z dopuszczeniem do kontaktu z żywnością. Brak ryzyka zapłonu – stężenie H₂ poniżej dolnej granicy wybuchowości.
3

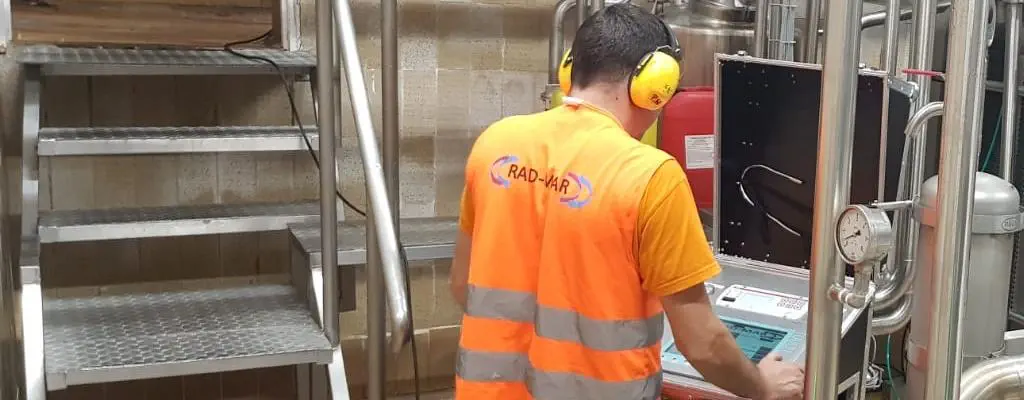

Skanowanie detektorem wodoru
Specjalistycznym detektorem skanujemy całą powierzchnię zewnętrzną wymiennika i porty drugiego obiegu. Detektor rejestruje nawet śladowe stężenia H₂ przenikającego przez nieszczelności. Skanowanie odbywa się metodycznie, punkt po punkcie, z dokumentacją lokalizacji każdego wskazania.
4
Lokalizacja i klasyfikacja nieszczelności

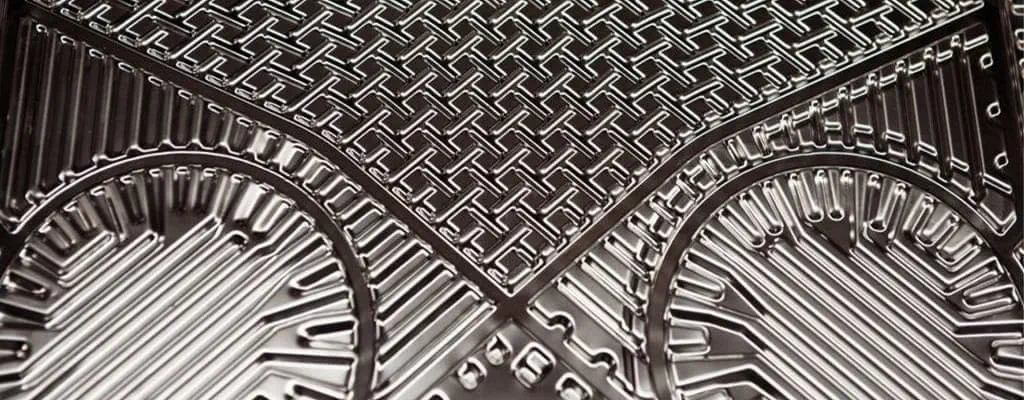

Precyzyjnie lokalizujemy każdą nieszczelność – ustalamy czy jest zewnętrzna (uszczelka, rama) czy wewnętrzna (przebicie płyty). Klasyfikujemy pilność naprawy i rekomendujemy zakres dalszych działań serwisowych.
5
Protokół badania
Sporządzamy protokół zawierający: wynik badania (szczelny / nieszczelny), lokalizację i charakter stwierdzonych nieszczelności, poziom wskazań detektora, rekomendacje działań naprawczych. Dostarczamy cyfrowo w ciągu 48 godzin – gotowy dla HACCP, GMP i audytorów zakładu.
Zastosowania branżowe – gdzie metoda wodorowa jest niezastąpiona
Przemysł spożywczy i mleczarski
- Kontrola szczelności płytowych wymienników ciepła w pasteryzatorach
- Zaworów nalewowych i kopuły zbiorczej w liniach rozlewniczych
- Spawanych elementów instalacji technologicznych
- Wymienniki rurowe w liniach procesowych mleczarni
Chemia i petrochemia
- Prewencyjna diagnostyka przed przestojem remontowym
- Wykrywanie nieszczelności przy agresywnych mediach
- Wymienniki z mediami toksycznymi (amoniak, kwasy)
- Diagnostyka bez zatrzymania sąsiednich procesów
Energetyka i HVAC
- Wymienniki w węzłach cieplnych przed sezonem grzewczym
- Skraplacze i parowniki agregatów wody lodowej
- Diagnostyka po modernizacji instalacji
- Weryfikacja przed certyfikacją energetyczną
Farmacja i biotechnologia
- Wymienniki ciepła w procesach aseptycznych
- Reaktory z płaszczem grzewczym lub chłodzącym
- Instalacje wody WFI i czystej pary
- Dokumentacja dla audytów GMP i FDA 21 CFR
Co zawiera protokół z badania wodorowego?
Dostarczamy w ciągu 48h – gotowy dla HACCP, GMP i audytorów zakładu
Dane identyfikacyjne wymiennika (producent, model, numer seryjny)
Data i miejsce badania, dane wykonawcy i sprzętu pomiarowego
Parametry badania: stężenie gazu, ciśnienie, temperatura otoczenia
Wynik ogólny: szczelny / nieszczelny z wartościami wskazań detektora
Lokalizacja i charakter stwierdzonych nieszczelności (zewn./wewn.)
Dokumentacja fotograficzna lokalizacji wskazań detektora
Klasyfikacja pilności naprawy i rekomendowane działania serwisowe
Podpis i dane serwisanta z uprawnieniami – gotowy dla audytu
Dlaczego wybrać RAD-MAR?
Działamy od 2006 roku. W tym czasie zrealizowaliśmy setki badań szczelności metodą wodorową dla klientów z przemysłu spożywczego, energetycznego, chemicznego i HVAC.
Odpowiedzialny serwis
Sprzęt własny – detektor H₂ na wyposażeniu
Protokół w cenie – dokumentacja dla HACCP/GMP
Pełna ścieżka – od detekcji do naprawy u jednego serwisanta
Mobilność – cała Polska, badanie u klienta
Wykwalifikowani serwisanci – personel znający specyfikę wymienników ciepła
Pytania o badanie szczelności metodą wodorową
Odpowiadamy na najczęstsze pytania dotyczące badania szczelności metodą wodorową
Czym jest próba wodorowa i jak wykrywa nieszczelności?
Próba wodorowa wymiennika ciepła polega na wypełnieniu jednego obiegu wymiennika mieszanką 95% azotu i 5% wodoru, a następnie skanowaniu zewnętrznej powierzchni specjalistycznym detektorem. Wodór jest najlżejszym pierwiastkiem o masie molowej 2 g/mol – jego cząsteczki przenikają przez szczeliny niewidoczne dla wody, powietrza ani innych gazów. Detektor rejestruje nawet śladowe stężenia H₂ wydostającego się przez nieszczelność, precyzyjnie lokalizując jej miejsce. Metoda wykrywa uszkodzenia rzędu kilku mikrometrów – na długo przed tym, zanim nieszczelność będzie widoczna jako wyciek.
Jaka jest różnica między próbą wodorową a wodną próbą ciśnieniową?
Wodna próba ciśnieniowa napełnia wymiennik wodą pod podwyższonym ciśnieniem i wykrywa wycieki widoczne gołym okiem lub mierzalne jako spadek ciśnienia. Wykrywa tylko uszkodzenia już na tyle duże, by przepuścić ciecz pod ciśnieniem. Badanie szczelności metodą wodorową jest kilkadziesiąt razy dokładniejsze – cząsteczki H₂ przenikają przez mikronieszczelności, zanim dojdzie do wycieku cieczy. Próbę wodną stosujemy jako standardową próbę odbiorczą po zakończonym serwisie. Metodę wodorową stosujemy prewencyjnie lub gdy próba wodna nie wykazała wycieku, ale istnieją poszlaki kontaminacji produktu.
Czy mieszanka N₂/H₂ jest bezpieczna dla instalacji spożywczych?
Tak – mieszanka 95% N₂ i 5% H₂ jest sterylna, obojętna chemicznie i posiada dopuszczenie do kontaktu z żywnością zgodnie z normami FDA. Stężenie wodoru wynosi zaledwie 5%, co jest poniżej dolnej granicy wybuchowości (LEL = 4% w powietrzu), jednak mieszaninę rozcieńcza azot, co eliminuje ryzyko zapłonu. Metoda nie wprowadza żadnych zanieczyszczeń do instalacji, nie reaguje z materiałem rur ani uszczelek i nie pozostawia śladów po zakończeniu badania. Jest to standardowa metoda stosowana w mleczarniach, zakładach spożywczych i browarach.
Jak długo trwa badanie szczelności metodą wodorową wymiennika ciepła?
Czas badania szczelności metodą wodorową jednego wymiennika wynosi zwykle 2–4 godziny, wliczając przygotowanie, skanowanie i udokumentowanie wskazań. Przy wymiennikach wielkogabarytowych lub przy konieczności szczegółowej lokalizacji wielu wskazań czas może wynosić do 6 godzin. Badanie nie wymaga demontażu wymiennika ani długiego czasu stabilizacji – w tym aspekcie jest szybsze niż ekspertyza UV penetrantami, która wymaga pełnego demontażu i realizowana jest w ramach pełnego serwisu regeneracyjnego.
Czy badanie wodorowe można wykonać u klienta na miejscu?
Tak – RAD-MAR dysponuje własnym sprzętem pomiarowym i wykonuje badania szczelności metodą wodorową bezpośrednio na obiekcie klienta, na terenie całej Polski. Wymiennik nie musi być transportowany do warsztatu. Wymagane jest jedynie jego tymczasowe odłączenie od instalacji procesowej. Protokół z badania dostarczamy w ciągu 48 godzin od zakończenia badania w formie cyfrowej. Jeśli badanie wykaże nieszczelność, możemy zaplanować serwis lub wymianę uszkodzonych komponentów w kolejnym możliwym terminie.
Czy metoda wodorowa wykrywa nieszczelności wewnętrzne (przebicia płyt)?
Tak – metoda wodorowa wykrywa zarówno nieszczelności zewnętrzne (wyciek przez uszczelki lub ramę) jak i wewnętrzne (przebicie płyty, mieszanie mediów). Przy badaniu nieszczelności wewnętrznej detektor skanuje porty i kanały drugiego obiegu wymiennika – gdy H₂ z pierwszego obiegu przenika przez przebity obszar płyty, detektor rejestruje jego obecność po stronie drugiego medium. To pozwala na precyzyjne odróżnienie uszkodzenia uszczelki od przebicia płyty – co jest kluczową informacją dla planowania zakresu naprawy.
